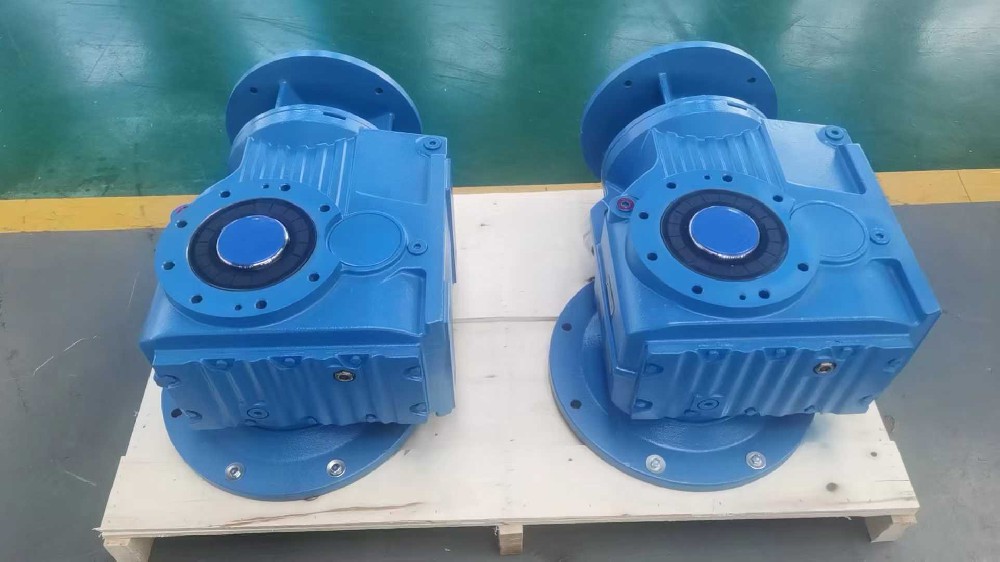

双速齿轮减速机 KAF77牵引机减速箱

双速齿轮减速机 KAF77 牵引机减速箱是 K 系列减速机中的一种，属于轴装式、法兰安装的直角输出减速机。以下是其详细介绍：

结构特点

• 垂直输出：KAF77 减速机的输入轴与输出轴呈九十度垂直相交，这种直角输出结构非常节省空间，特别适合在需要改变传动方向的牵引机等设备中使用。

• 模块化设计：主要由输入部分、减速部分和输出部分组成。输入部分通常是一个锥齿轮级，实现动力转向和第一次减速；减速部分为一级、两级或三级的斜齿轮减速级，负责主要的减速和增矩任务；输出部分则通过空心轴或实心轴输出动力。

性能参数

• 功率范围：一般可配 0.37-11KW 的电机，不同厂家的产品可能会有差异，部分厂家的 KAF77 减速机输入功率范围可达 0.12-200kW。

• 减速比范围：基本型减速比在 7.24-192.18 之间，通过与 R 系列减速机组合，减速比可进一步增大，最大可达 13461。

• 许用扭矩：通常许用扭矩为 1550N・m 左右，能满足牵引机等设备的扭矩需求。

• 传动效率：效率较高，一般可达 94% 以上，能耗低，性能优越。

安装与维护

• 安装方式：较为多样，有底脚安装、空心轴安装、法兰安装、扭力臂安装、小法兰安装等多种方式，可根据牵引机的具体结构和安装要求进行选择。

• 维护要点：选用合适的齿轮润滑油，并根据安装形式确定加油量，如 M1 安装形式加 2.1L，M4 安装形式加 6L 等。同时，要定期检查齿轮的磨损情况和密封性能，确保减速机正常运行。

应用领域

KAF77 牵引机减速箱适用于各种需要牵引的设备，如矿山牵引机车、港口牵引设备、纺织机械中的牵引机等，可实现不同速度下的牵引作业，满足生产工艺需求。
